分蜜机的发展简史

天马蜂2011-09-04 15:28:49基本养蜂工具5771

分蜜机是利用离心力把蜜脾中的蜂蜜分离出来的机具(图1),是新法养蜂生产的三大蜂具之一。采用分蜜机分离蜂蜜,不但能使有价值的巢脾得到重复利用,提高巢脾的周转率,使蜂蜜的产量剧增,而且生产的分离蜜洁净,质量高。分蜜机配合活框蜂箱应用,使养蜂生产产生了飞跃。

养蜂工具摇蜜机发展历史

图1分蜜机

在分蜜机发明和推广应用之前,采收蜂蜜方法是压碎蜜脾,再用麻布把蜂蜜滤出。这种方法,生产的蜂蜜叫做“过滤蜜”,产量低,含杂质多。

1865年,奥地利的HruschkaFD发明了第一台离心式分蜜机。它是一个提篮式的分蜜器(图2A),它的上部是一个具纱网底的矩形篮体,用于装蜜脾;下部是一个形似倒四棱锥体的容器,用于承接被分离出来的蜂蜜;容器的锥尖设计有出蜜口,用于排出器中的蜂蜜。分离蜂蜜时,把切过蜜盖的蜜脾平置于分蜜器中,用绳子绑在分蜜器的提耳上,然后用手拉住绳子的另一端将分蜜器及其中的蜜脾旋转起来。在离心力的作用下,蜂蜜从脾上分离出来,并集中于器底。这种分蜜器每次只能分离蜜脾一面的蜂蜜。当蜜脾一面的蜂蜜分离出来后,要翻面分离另一面的蜂蜜。由于它工效低且费力,所以HruschkaFD后来改进了自己的设计,采用一个三角架,在架子中心设计一根转轴,转轴上端配上一根横梁,在横梁的两个端部分别挂上一个提篮式的分蜜器(图2B)。分离蜂蜜时,用一条绳子缠绕于转轴的下部,通过左右牵拉绳子带动转轴转动,从而带动分蜜器作离心运动,使蜜脾上的蜂蜜分离出来。

养蜂工具摇蜜机发展历史 养蜂工具摇蜜机发展历史

图2HruschkaFD发明的离心分蜜装置

A原始的提篮式分蜜器B改进后的提篮式分蜜器

此后至1867年之前,美国的PeabodyJL设计了一种Peabody分蜜机(图3)。这种分蜜机分离蜂蜜时,机桶连同桶内的蜜脾一道旋转,分离出的蜂蜜从桶底中心的一个出蜜口流出,集中于分蜜机下方的盘状接蜜器内。

养蜂工具摇蜜机发展历史

图3Peabody分蜜机

养蜂工具摇蜜机发展历史

图4朗氏设计和制造的木质分蜜机

1867年,活框蜂箱的发明者、美国的朗氏设计和制造了木质桶身、齿轮变速传动的两框手摇弦式分蜜机,并与其儿子共同生产销售了这种分蜜机(图4)。

同年,美国的Hamlet首创了一种蜜脾呈车轮的辐条状排列的分蜜机,它为当今辐射式分蜜机的前身。这种分蜜机的设计原理约在1920年才重新引起人们的重视。

1868年,美国的QuinbyMM和RootAI先后采用金属制作分蜜机的桶身,并采用转速比为1∶3的齿轮变速(图5、图6)。RootAI当年采用这种分蜜机在一个助手的协助下,在7个半小时内分离130千克蜂蜜,这在当时被认为是破纪录的伟绩。

养蜂工具摇蜜机发展历史

图5QuinbyMM采用金属制作的分蜜机

养蜂工具摇蜜机发展历史

图6RootAI采用金属制作的分蜜机

1873年,英国的CowanTW制造了一种称为“Cowan换面分蜜机”的多框换面分蜜机。在这种分蜜机中,装蜜脾的脾篮类似门板似地挂在蜜脾转架上,可通过人工翻转脾篮使其中的蜜脾换面。其后,美国的Root公司陆续设计了利用操纵杆使蜜脾自动换面的分蜜机(图7)和枢轴旋转式自动换面分蜜机(图8、9)。

养蜂工具摇蜜机发展历史

图7连杆式自动换面分蜜机

养蜂工具摇蜜机发展历史

图8枢轴旋转式自动换面分蜜机

养蜂工具摇蜜机发展历史

图9枢轴旋转式自动换面分蜜机

1888年,美国的Louban设计了一种两框式的竖立中轴风车式分蜜机(图10)。蜜脾水平放在一个与中轴垂直的金属网篮内,当网篮转动时,在离力的作用下,蜜脾两面的蜂蜜同时被分离出来。

养蜂工具摇蜜机发展历史

图10Louban的两框风车式分蜜机

养蜂工具摇蜜机发展历史

图11Bohns的风车式分蜜机

1893年,美国的Bohns设计了一种能容纳8个蜜脾的水平中轴风车式分蜜机(图11)。蜜脾装在一个与中轴垂直的蜜脾转架中,呈风车的叶片状排列。当转篮转动时,在离心力的作用下,蜜脾两面的蜂蜜同时被分离出来。这种分蜜机为现代大型水平中轴风车式分蜜机的前身。

19世纪20年代,随着大型专业化蜂场的兴起,早期不为人们注目的Hamlet设计的辐射式分蜜机的原理引起人们的极大兴趣。1916年,美国的BernardM公布了他设计的辐射式分蜜机的细节。1921年,法国的SicotteM设计了多框辐射式分蜜机,并获得了辐射式分蜜机原理的专利。1924年,美国的RottHH设计了40~50框的电动辐射式分蜜机。其后,在养蜂现代化国家出现了多种型式的辐射式分蜜机,如意大利的32框辐射式分蜜机(图1)。

1923年,加拿大的HodgsonA根据Bohns的水平中轴风车式分蜜机的原理,设计了可容纳48框的电动水平中轴风车式分蜜机。其后,在养蜂现代化国家出现了多种型式的风车式分蜜机,如竖立中轴风车式分蜜机(图12)和水平中轴风车式分蜜机(图13)。

养蜂工具摇蜜机发展历史

图12竖立中轴风车式分蜜机

养蜂工具摇蜜机发展历史

图13水平中轴风车式分蜜机

1967年,美国的HarrisonWA设计,并由FoxN制造了一种能整箱分离蜂蜜的分蜜机(图14)。每次能分离72~96个高为168毫米的蜜继箱(共504~672个蜜脾)的蜂蜜,每小时可分离2000个蜜继箱的蜂蜜。此外,意大利还出现了8箱式的分蜜机(图15)。

养蜂工具摇蜜机发展历史

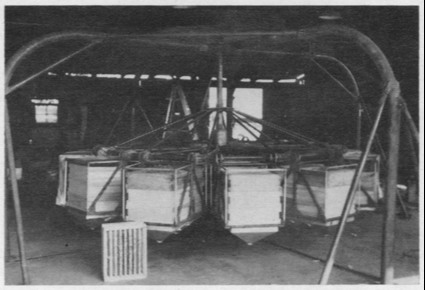

图14Fox-Harrison整箱式分蜜机

养蜂工具摇蜜机发展历史天马蜂,加我们的微信一起学养蜂。

图15意大利8箱式分蜜机

本文作者:方文富
